Como trabalho de placas de som
Galeria de imagens de Hardware de computador
Uma placa de som permite que um computador criar e gravar o som real de alta qualidade.
Antes da invenção da placa de som, um PC pode fazer um som - um beep. Embora o computador poderia mudar a freqüência e a duração do beep, ele não poderia alterar o volume ou criar outros sons.
Em primeiro lugar, o bip agiu principalmente como um sinal ou um aviso. Mais tarde, os desenvolvedores criaram para os primeiros jogos de PC usando sinais sonoros de diferentes alturas e comprimentos. Esta música não era particularmente realista..--você pode ouvir amostras de algumas destas trilhas sonoras de desenhos atCrossfire.
Felizmente, recursos de som dos computadores aumentaram bastante na década de 1980, quando vários fabricantes introduziram placas add-on, dedicadas a controllingsound. Agora, um computador com uma placa de som pode fazer muito mais do que apenas sinal sonoro. Pode produzir áudio 3-d para jogos ou cercar de reprodução de som para DVDs. Ele também pode capturar e gravar som a partir de fontes externas.
Neste artigo, você aprenderá como uma placa de som permite que um computador criar e gravar o som real de alta qualidade.
Analógico vs Digital
Sons e dados de computador são fundamentalmente diferentes. Os sons são analógicos - eles são feitos de ondas que viajam através da matéria. As pessoas ouvem sons quando estas ondas vibram fisicamente theireardrums. Computadores, no entanto, se comunicar digitalmente, usando os impulsos elétricos que representam os 0s e 1s. Como uma placa de vídeo, uma placa de som traduz entre informações digitais de um computador e informação analógica do mundo exterior.Som é feito de ondas que viajam através de um meio, como o ar ou água.

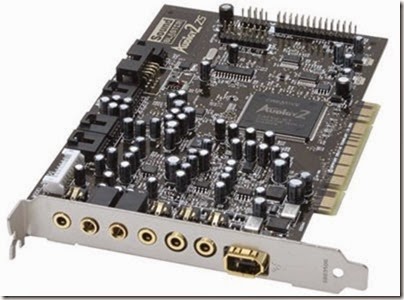

Placa de som mais básica é uma placa de circuito impresso que usa quatro componentes para traduzir a informação analógica e digital:
· Um conversor analógico-digital (ADC)
· Um conversor digital-analógico (DAC)
· Uma interface ISA ou PCI para conectar o cartão para a placa-mãe
· Conexões de entrada e saídas para um microfone e alto-falantes
Ao invés de separado ADCs e DACs, algumas placas de som usam um chip codificador/decodificador, também chamado de um CODECque executa ambas as funções.
Na próxima seção, exploraremos as conversões analógico-digital e digital-analógico que ocorrem na placa de som.
X-FI
Um dos mais recentes avanços na tecnologia da placa de som é, ou Xtreme Fidelity, fabricante, SoundBlaster Creative. características:· "Active Modal Architecture, "que dá às pessoas de diferentes opções de som para jogos, criação de música ou uso de lazer
· Um Processador de sinal Digital (DSP) com 51 milhões de transistores
· Vários mecanismos de processamento, cada um deles executa operações específicas de som
· Um cristalizador de 24 bits, que reverte um pouco da perda de qualidade de som inerente à gravação de CD de 16 bits
ADCs e DACs
Imagine-se usando seu computador para gravar você mesmo falando. Primeiro, você fala para um microfone que você tiver conectado a sua placa de som. A ADC traduz as ondas analógicas de sua voz em dados digitais que o computador possa entender. Para fazer isso, amostras ou digitaliza, o som, tomando medidas precisas da onda em intervalos frequentes.O número de medições por segundo, chamado de taxa de amostragem, é medido em kHz. Quanto mais rápido um cartão é a taxa de amostragem, quanto mais precisa sua onda reconstruída.
Se você jogar sua gravação através do alto-falantes, o DAC executaria as mesmas etapas básicas no sentido inverso. Com medidas exatas e uma taxa de amostragem rápida, o sinal analógico restaurado pode ser quase idêntico da onda sonora original.
Taxas de amostragem até alta, no entanto, causam alguma redução na qualidade do som. O processo físico de mover o som através de fios também pode causar distorção. Os fabricantes usam duas medições para descrever esta redução na qualidade do som:
· Distorção harmônica total (THD), expresso em percentagem
· Sinal / ruído (SNR), medidos em decibéis
Para tanto, THD e SNR, valores menores indicam melhor qualidade. Algumas placas também suportam entrada digital, permitindo que as pessoas armazenar gravações digitais sem convertê-los em um formato analógico.
Em seguida, vamos examinar os componentes, comumente encontrados em placas de som e o que eles fazem.
MÉTODOS DE CRIAÇÃO DE SOM
Computadores e placas de som podem usar vários métodos para criar sons. Uma é a síntese de modulação de frequência(FM), em que o computador se sobrepõe várias ondas de som para tornar mais complexas formas de onda. Outra é a síntese de wave table, que usa amostras de instrumentos reais para reproduzir sons musicais. Síntese de Wave table frequentemente usa várias amostras do mesmo instrumento jogado em campos diferentes para fornecer sons mais realistas. Em geral, síntese de wave table cria reproduções mais exatas do som do que síntese FM.Outros componentes da placa de som
Além dos componentes básicos necessários para o processamento de som, placas de som muitos incluem hardware adicional ou conexões de entrada/saída, incluindo:Processador de sinal digital (DSP): como uma unidade de processamento gráfico (GPU), um DSP é um specializedmicroprocessor. Demora um pouco a carga de trabalho da CPU do computador através da realização de cálculos para a conversão de analógico e digital. DSPs podem processar vários sons, ou canais, simultaneamente. Placas de som que não têm seu próprios DSP na utilização da CPU para processamento. Memória: como com uma placa de vídeo, uma placa de som pode usar sua própria memória para fornecer o processamento mais rápido de dados. Entrada e saída conexões: a maioria das placas de som tem, no mínimas, conexões para um microfone andspeakers. Alguns incluem muitas conexões de entrada e saídas que eles têm uma caixa de breakout, que muitas vezes monta em um dos compartimentos de unidade, para abrigá-los. Estas conexões incluem:
· Múltiplas conexões de alto-falante para 3-d e som surround
· Sony/Philips Digital Interface (S/PDIF), um protocolo de transferência de arquivo para dados de áudio. Ele usa conexões coaxiais ou ópticas para entrada e saída da placa de som.
· Musical instrumento Digital Interface (MIDI), usado para conectar seus computadores sintetizadores ou outros instrumentos eletrônicos.
· Conexões FireWire e USB, que conectam o áudio digital ou gravadores de vídeo para a placa de som
Designers do jogo usar som 3D para fornecer som acelerado, dinâmico que mudanças com base na posição do jogador no jogo. Além de usar o som de diferentes direções, esta tecnologia permite recriações realistas de som viajando ao redor ou através de obstáculos. Som surround também usa o som de várias direcções, mas o som não muda com base em ações do ouvinte. Som surround é comum inhome theaters.
Como uma placa de vídeo, uma placa de som usa software para ajudá-lo a se comunicar com aplicativos e com o resto do computador. Este software inclui drivers da placa, que permitem que o cartão para se comunicar com o sistema de theoperating. Ele também inclui interfaces de programa de aplicativo (APIs), que são conjuntos de regras ou normas que tornam mais fácil para o software para se comunicar com o cartão. As APIs mais comuns incluem:
· Microsoft: DirectSound
· Criativo: Extensões de áudio ambientais (EAX) e abra o AL
· Sensaura: MacroFX
· QSound Labs: QSo
· Em seguida, examinaremos a placa-mãe integrada e opções de controle de som externo.
VS 3D SURROUND SOUND e DRIVERS & APIS
Designers do jogo usar som 3D para fornecer som acelerado, dinâmico que mudanças com base na posição do jogador no jogo. Além de usar o som de diferentes direções, esta tecnologia permite recriações realistas de som viajando ao redor ou através de obstáculos. Som surround também usa o som de várias direcções, mas o som não muda com base em ações do ouvinte. Som surround é comum em sistemas de home theater.Como uma placa de vídeo, uma placa de som usa software para ajudá-lo a se comunicar com aplicativos e com o resto do computador. Este software inclui drivers da placa, que permitem que o cartão para se comunicar com o sistema operacional. Ele também inclui interfaces de programa de aplicativo (APIs), que são conjuntos de regras ou normas que tornam mais fácil para o software para se comunicar com o cartão. As APIs mais comuns incluem:
· Microsoft: DirectSound
· Criativo: Extensões de áudio ambientais (EAX) e abra o AL
· Sensaura: MacroFX
· QSound Labs: QSound
Outras opções para controle de som
Não, cada computador tem uma placa de som. Alguma característica de placas-mãe integradas suporte de áudio em vez disso. Amotherboard que tem seu próprio DSP pode processar vários fluxos de dados. Ele também pode suporte 3D posicional e Dolby Surround. No entanto, apesar desses recursos, a maioria dos comentadores concordam que placas de som separadas proporcionam melhor qualidade de áudio.Portáteis geralmente têm integrado de recursos de som em suas placas-mãe ou pequenas placas de som. No entanto, considerações de controle de temperatura e espaço fazem cartões internos de top-of-the-line impraticável. Então, usuários de laptop podem comprar controladores de som externos, que usam conexões USB ou FireWire. Estes módulos externos podem melhorar significativamente a qualidade de som portátil.
Para obter mais informações sobre placas de som e tópicos relacionados, confira os links na página seguinte.
COMPRAR UMA PLACA DE SOM
Inúmeros fatores afetam as habilidades de uma placa de som para proporcionar um som claro e de alta qualidade. Ao comprar uma placa de som, preste atenção para:· Capacidade de dados ADC e DAC, medida em bits
· Relação sinal-ruído (SNR) e distorção harmônica total (THD)
· Resposta de freqüência, ou quão alto o cartão pode reproduzir sons em diferentes freqüências
· Taxa de amostragem
· Canais de saída, como de som surround 5.1 ou 7.1
· Suporte a interfaces de programação de aplicativo (APIs)
· Certificações, incluindo Dolby Master e THX
Alguém investir em uma placa de som de top-of-the-line também deve ter qualidade. Até mesmo a placa de som melhor não pode compensar a qualidade pobre do orador.
