Como o trabalho de placas de vídeo

Galeria de imagens de Hardware de computador

Placas gráficas levar dados da CPU e transformá-lo em fotos.

As imagens que você vê em seu monitor são feitas de pequenos pontos chamados pixels. Configurações de resolução no máximo comum, uma tela exibe mais de 1 milhão de pixels e o computador tem que decidir o que fazer com cada um, a fim de criar uma imagem. Para fazer isso, ele precisa de um tradutor..--algo para takebinary dados da CPU e transformá-lo em uma foto você pode ver. A menos que um computador tem capacidade gráfica construída em themotherboard, a tradução ocorre sobre a placa gráfica.
Emprego de uma placa de vídeo é complexo, mas seus princípios e componentes são fáceis de compreender. Neste artigo, vamos olhar para as partes básicas de uma placa de vídeo e o que eles fazem. Vamos também examinar os fatores que trabalham juntos para fazer uma placa de vídeo rápida e eficiente.
Pense em um computador como uma empresa com seu próprio departamento de arte. Quando as pessoas na empresa querem uma obra de arte, envia um pedido ao departamento de arte. O departamento de arte decide como criar a imagem e em seguida, coloca-lo no papel. O resultado final é que a idéia se torna uma imagem real, visível.
Uma placa gráfica trabalha junto aos mesmos princípios. A CPU, trabalhando em conjunto com aplicações de software, envia informações sobre a imagem para a placa gráfica. A placa decide como usar os pixels na tela para criar a imagem. Em seguida, envia essa informação para o monitor através de um cabo. ­
Criar uma imagem de dados binários é um processo exigente. Para fazer uma imagem em 3D, a placa gráfica cria primeiro uma armação de arame fora de linhas retas. Então, é rasteriza a imagem (preenche os pixels remanescentes). Ele também adiciona cor, textura e iluminação. Para jogos de ritmo acelerados, o computador tem que passar por este processo cerca de sessenta vezes por segundo. Sem uma placa gráfica para executar os cálculos necessários, a carga de trabalho seria demais para o computador manipular.
A placa gráfica realiza essa tarefa utilizando quatro componentes principais:
· Uma conexão de placa-mãe para dados e energia
· Um processador para decidir o que fazer com cada pixel na tela
· Memória para armazenar informação sobre cada pixel e para temporariamente a loja completada fotos
· Uma conexão do monitor para que possa ver o resultado final

Placas gráficas levar dados da CPU e transformá-lo em fotos. Descobrir as partes de uma placa gráfica e ler opiniões, especialista de placas gráficas.

A GPU

Como uma placa-mãe, uma placa gráfica é uma placa de circuito impresso que abriga um processador e memória RAM. Ele também tem um chip de system(BIOS) de entrada/saída, que armazena as configurações da placa e realiza diagnósticos sobre a memória, a entrada e a saída na inicialização. Processador de uma placa de vídeo, chamada deunidade de processamento gráfico (GPU), é semelhante a CPU do computador. Uma GPU, no entanto, é projetado especificamente para executar os complexos cálculos matemáticos e geométricos necessários para renderização de gráficos. Alguns dos GPUs mais rápidos têm mais transistores do que a média da CPU. Uma GPU produz muito calor, então geralmente localizada em um dissipador de calor ou um fã.
Além de seu poder de processamento, uma GPU usa uma programação especial para ajudá-lo a analisar e utilizar os dados.ATI e nVidia produzem a grande maioria das GPUs no mercado, e ambas as empresas têm desenvolvido suas próprias melhorias para o desempenho de GPU. Para melhorar a qualidade da imagem, os processadores usam:
· Cena completa anti aliasing (FSAA), que suaviza as bordas de objetos 3D
· Anisotropic filtragem (AF), que faz imagens olhar mais nítidas
Cada empresa também desenvolveu técnicas específicas para ajudar a GPU a aplicar cores, sombras, texturas e padrões.
Como o GPU cria imagens, ele precisa de um lugar para guardar informações e fotos concluídas. Ele usa memória RAM do cartão para esta finalidade, armazenar dados sobre cada pixel, sua cor e sua localização na tela. Parte da RAM também pode atuar como um buffer de quadros, significando que mantém imagens concluídas até que é hora de exibi-los. Normalmente, RAM de vídeo opera em velocidades muito altas e tem uma porta dupla, significa que o sistema pode lê-lo e escrever ao mesmo tempo.
A memória RAM se conecta diretamente ao conversor digital-analógico, chamado o DAC. Esse conversor, também chamado o RAMDAC, traduz a imagem para um sinal analógico que o monitor pode usar. Algumas placas têm RAMDACs múltiplos, que podem melhorar o desempenho e suportam mais de um monitor. Você pode aprender mais sobre este processo em como analógica e gravação Digital de obras.
O RAMDAC envia a imagem final para o monitor através de um cabo. Vamos examinar essa conexão e outras interfaces na próxima seção.

A EVOLUÇÃO DAS PLACAS GRÁFICAS

Placas gráficas têm percorreu um longo caminho desde que a IBM introduziu o primeiro que em 1981. Chamado umAdaptador de visor monocromático (MDA), o cartão fornecido somente texto exibe texto verde ou branca em uma tela preta. Agora, o padrão mínimo para novas placas de vídeo é Vídeo Graphics Array (VGA), que permite 256 cores. Com padrões de alto desempenho como Quantum Extended Graphics Array (QXGA), placas de vídeo podem exibir milhões de cores em resoluções de até 2040 x 1536 pixels.

Esta placa de vídeo Radeon X800XL tem conexões DVI, VGA e ViVo.

Conexão PCI

Placas gráficas se conectar ao computador através da placa-mãe. A placa-mãe fornece energia para o cartão e permite a comunicação com a CPU. Novas placas gráficas, muitas vezes, exigem mais potência do que a placa-mãe pode fornecer, para que eles também têm uma conexão direta com a fonte de alimentação do computador.
Conexões na placa-mãe são geralmente através de um dos três interfaces:
· Interconexão de componentes periféricos (PCI)
· Gráficos avançados port (AGP)
· PCI Express (PCIe)
PCI Express é o mais novo dos três e fornece a mais rápida transferências entre a placa gráfica e placa-mãe. PCIe também suporta o uso de duas placas no mesmo computador.
A maioria das placas gráficas têm duas conexões do monitor. Muitas vezes, um é um conector DVI, que oferece suporte a telas de LCD, e o outro é um conector VGA, que suporta CRTscreens. Algumas placas têm dois conectores DVI em vez disso. Mas isso não exclui usando uma tela de CRT; Telas CRT podem se conectar a portas DVI através de um adaptador. Ao mesmo tempo, a Apple fez monitores que usou o proprietário Apple Display conector (ADC). Embora estes monitores estão ainda em uso, novos monitores Apple usam uma conexão DVI.
A maioria das pessoas usa apenas uma das suas duas conexões do monitor. Pessoas que precisam usar dois monitores podem comprar uma placa gráfica com capacidade de cabeça dupla, que se divide a exibição entre as duas telas. Um computador com duas cabeça dupla, placas de vídeo PCIe-habilitado teoricamente poderiam suportar quatro monitores.
Além de conexões para a placa-mãe e monitor, algumas placas gráficas têm conexões para:
· Exibição de TV: TV-out ou S-vídeo
· Câmeras de vídeo analógicas: ViVo ou vídeo/video para fora
· Câmeras digitais: FireWire ou USB
Algumas placas também incorporam sintonizadores de TV. Em seguida, nós olharemos como escolher uma boa placa gráfica.

OPEN GL E DIRECTX

Open GL e DirectX são interfaces de programação de aplicativo, ou APIs. Uma API ajuda hardware e software comunicar com mais eficiência, fornecendo instruções para tarefas complexas, como renderização 3D. Os desenvolvedores otimizar jogos exigentes em termos gráficos para APIs específicas. Eis porque os jogos mais novos exigem, muitas vezes, versões atualizadas do DirectX ou Open GL para funcionar corretamente.
APIs são diferentes de drivers, que são programas que permitem que o hardware para se comunicar com o sistema operacional de um computador. Mas como com APIs atualizados, drivers de dispositivo atualizados podem ajudar os programas executados corretamente.

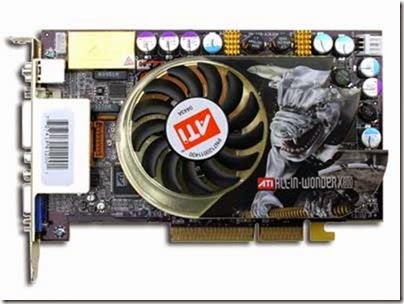

Alguns cards, como a ATI All-in-Wonder, incluem conexões para televisores e vídeo, bem como um sintonizador de TV.

Escolher uma boa placa gráfica

Uma placa gráfica de top-of-the-line é fácil de identificar. Tem lotes de memoryand um processador rápido. Muitas vezes, também é visualmente mais atraente do que qualquer outra coisa que tem a intenção de ir no interior da caixa do computador. Lotes de placas de vídeo de alto desempenho são ilustrados ou tem fãs decorativos ou dissipadores de calor.
Mas uma placa high-end fornece mais energia do que a maioria das pessoas realmente precisa. Pessoas que usam seus computadores principalmente para e-mail, processamento de texto ou navegar na Web podem encontrar todo o apoio necessário gráficos em uma placa-mãe com gráficos integrados. Uma placa mid-range é suficiente para jogadores mais casuais. Pessoas que precisa o poder de uma placa high-end incluem os entusiastas dos jogos e as pessoas que fazem muito trabalho gráfico em 3D.
Uma boa medição global de desempenho de uma placa é sua taxa de quadros, medida em quadros por segundo (FPS). A taxa de quadros descreve quantas imagens completa a placa pode exibir por segundo. O olho humano pode processar cerca de 25 quadros a cada segundo, mas jogos de ação rápida exigem uma taxa de quadros de pelo menos 60 FPS para fornecer animação suave e rolagem. São componentes da taxa de quadros:
· Triângulos ou vértices por segundo: imagens em 3D são feitas de triângulos ou polígonos. Esta medição descreve como rapidamente a GPU pode calcular todo polígono ou os vértices que definem isso. Em geral, descreve como rapidamente o cartão cria uma imagem de armação de arame.
· Taxa de preenchimento de pixel: Esta medição descreve quantos pixels a GPU pode processar em um segundo, que se traduz em rapidez possível rasterizar a imagem.
Hardware da placa gráfica afeta diretamente a sua velocidade. Estas são as especificações de hardware que mais afectam a velocidade do cartão e as unidades em que eles são medidos:
· Velocidade de clock da GPU (MHz)
· Tamanho do barramento de memória (bits)
· Quantidade de memória disponível (MB)
· Taxa de clock da memória (MHz)
· Largura de banda de memória (GB/s)
· Velocidade RAMDAC (MHz)
CPU e placa-mãe do computador também desempenham um papel, uma vez que uma placa gráfica muito rápido não pode compensar a incapacidade de uma placa-mãe entregar dados rapidamente. Da mesma forma, a conexão do cartão para a placa-mãe e a velocidade na qual ele pode obter instruções da CPU afeta seu desempenho.
Para obter mais informações sobre placas gráficas e tópicos relacionados, confira os links na página seguinte.

GRÁFICOS INTEGRADOS E OVERLOCKING

Muitas placas-mãe têm integrado recursos gráficos e função sem uma placa gráfica separada. Essas placas-mãe lidar com 2-D imagens facilmente, então eles são ideais para aplicações de Internet e produtividade. Ligar uma placa gráfica separada em uma dessas placas-mãe substitui as funções de gráficos onboard.
Algumas pessoas optam por melhorar o desempenho do sua placa de vídeo definindo manualmente a sua velocidade de clock a uma taxa mais elevada, conhecida como s overclock. Pessoas geralmente fazer overclock da sua memória, desde que o overclock da GPU pode originar um sobreaquecimento. Enquanto overclocking pode levar a um melhor desempenho, ele também anula a garantia do fabricante.
