Como funcionam as Motherboards
Se você já tomou o caso de um computador, você viu uma peça de equipamento que une tudo..--a placa-mãe. Uma placa-mãe permite que todas as partes do seu computador para poder receber e se comunicar com o outro.
Placas-mãe vieram uma maneira longa nos últimos vinte anos. As placas-mãe primeiras realizada muito poucos componentes reais. A primeira placa-mãe IBMPC tinha somente um processador e slots de cartão. Usuários plugados os slots componentes como a memória e os controladores de unidade de disquete.
Hoje, placas-mãe normalmente possuem uma ampla variedade de recursos incorporados, e eles afetam diretamente a capacidade e potencial para upgrades do computador.
Neste artigo, vamos examinar os componentes gerais de uma placa-mãe. Em seguida, examinaremos atentamente cinco pontos que afetam drasticamente o que um computador pode fazer.
Uma placa-mãe moderna.
A forma e o layout de uma placa-mãe chama-se o fator de forma. O fator de forma afeta onde ir componentes individuais e a forma do caso do computador. Existem vários fatores de forma específica que a maioria das placas-mãe PC usa para que eles todos podem caber em casos padrão. Para uma comparação de fatores de forma, passado e presente, confira Motherboards.org.
O fator de forma é apenas um dos muitos padrões que se aplicam a placas-mãe. Alguns dos outros padrões incluem:
· O soquete para o microprocessador determina que tipo de Unidade Central de processamento (CPU) a placa-mãe usa.
· O chipset faz parte do sistema de lógica do placa-mãe e é geralmente feito de duas partes — o northbridge e o southbridge. Essas duas "pontes" conectem a CPU a outras partes do computador.
· O chip de Basic Input/Output System (BIOS) controla as funções mais básicas do computador e realiza um auto-teste toda vez que você ligá-lo. Alguns sistemas apresentam dual BIOS, que fornece um backup no caso de uma falha ou em caso de erro durante a atualização.
· O chip do relógio de tempo real é um chip de bateria que mantém as configurações básicas e a hora do sistema.
Os slots e portas encontradas na placa-mãe incluem:
· Interconexão de componentes periférico (PCI)-conexões de vídeo, som e vídeo placas de captura, bem como placas de rede
· Porto de Graphics Port (AGP) - dedicado acelerado para placas de vídeo.
· Integrated Drive Electronics (IDE) - interfaces para os discos rígidos
· Universal Serial Bus ou FireWire - periféricos externos
· Slots de memória
· Redundantes controladores RAID Array of Independent Discs () permitir que o computador reconheça várias unidades como uma unidade.
· PCI Express é um novo protocolo que atua mais como uma rede que um ônibus. Pode eliminar a necessidade de outras portas, incluindo a porta AGP.
· Em vez de depender de cartões plug-in, tem algumas placas-mãeon-board som, rede, vídeo ou outro suporte periférico.
Muitas pessoas pensam na CPU como uma das partes mais importantes de um computador. Nós olharemos como isso afeta o resto do computador na próxima seção.
Uma placa-mãe soquete 939
Hoje, no entanto, os fabricantes de CPU Intel e AMD usam uma variedade de PGAs, nenhum dos quais se encaixam em soquete 7. Como microprocessadores avançam, eles precisam cada vez mais pinos, tanto para lidar com novos recursos e fornecer mais e mais energia para o chip.
Atual regime de soquete é frequentemente chamado para o número de pinos no PGA. Soquetes comumente usados são:
· Soquete 478 - para processadores Pentium e Celeron mais antigos
· Soquete 754 - para AMD Sempron e alguns processadores AMD Athlon
· Soquete 939 - para processadores de AMD Athlon mais recentes e mais rápidos
· Soquete AM2 - para os mais recentes processadores AMD Athlon
· Soquete A - para processadores AMD Athlon mais antigos
Quem já tem uma CPU específica em mente deve selecionar uma placa-mãe baseada naquela CPU. Por exemplo, se você quiser usar um dos novos chips multi-core feitos pela Intel ou AMD, você precisará selecionar uma placa-mãe com o soquete correto para aqueles chips. CPUs simplesmente não caberá em soquetes que não combinam com a PGA.
A CPU se comunica com outros elementos da placa-mãe através de um chipset. Nós olharemos o chipset mais detalhadamente em seguida.
O northbridge e southbridge
O northbridge se conecta diretamente ao processador via barramento frontal (FSB). Um controlador de memória está localizado no northbridge, que dá o acesso rápido CPU para vai. O northbridge também liga para o barramento AGP ou PCI Express e a própria memória.
O southbridge é mais lento que o northbridge, e informações da CPU tem que atravessar o northbridge antes de atingir o southbridge. Outros autocarros conectem o southbridge para o barramento PCI, portas theUSB e as conexões de disco rígido IDE ou SATA.
Seleção de chipset e CPU seleção andam de mãos dadas, porque os fabricantes otimizar chipsets para trabalhar com processadores específicos. O chipset é uma parte integrada da placa-mãe, então não pode ser removido ou atualizado. Isso significa que não só deve o soquete da placa-mãe encaixe da CPU, chipset da placa-mãe deve funcionar otimamente com a CPU.
Em seguida, nós olharemos autocarros, que, como o chipset, transportam informações de um lugar para outro.
Autocarros ligam diferentes partes da placa-mãe para o outro
Velocidade de barramento geralmente refere-se a velocidade do barramento frontal (FSB), que conecta a CPU para o northbridge. Velocidades FSB de 66 MHz podem variar para mais de 800 MHz. Desde que a CPU atinge o controlador de memória mas o northbridge, velocidade de FSB pode afetar drasticamente o desempenho do computador.
Aqui estão alguns dos outros ônibus, encontrados em uma placa mãe:
· O autocarro parte traseira conecta a CPU com o nível 2 (L2) cache, também conhecido como cache secundário ou externo. O processador determina a velocidade de barramento de volta.
· O barramento de memória conecta o northbridge à memória.
· O barramento IDE ou ATA conecta o southbridge para as unidades de disco.
· O barramento AGP conecta a placa de vídeo para a memória e a CPU. A velocidade do barramento AGP é, geralmente, 66 MHz.
· O barramento PCI conecta slots PCI para o southbridge. Na maioria dos sistemas, a velocidade do barramento PCI é de 33 MHz. Também compatível com PCI é PCI Express, que é muito mais rápido que o PCI, mas ainda é compatível com sistemas operacionais e software atual. PCI Express é provável para substituir os barramentos PCI e AGP.
Quanto mais rápido velocidade do barramento do computador, mais rápido funcionará..--a um ponto. Uma velocidade de barramento rápido não pode compensar um processador lento ou chipset.
Agora vamos olhar para a memória e como ele afeta a velocidade da placa-mãe.
memória RAM DDR DIMM de 184 pinos
A quantidade de memória disponível também controla quanto os dados do computador podem ter prontamente disponíveis. RAM compõe a maior parte da memória do computador. A regra geral é que quanto mais RAM o computador tiver, melhor.
Muito da memória disponível hoje é memória de taxa de dados dupla (DDR). Isto significa que a memória pode transmitir dados duas vezes por ciclo em vez de uma vez, o que torna mais rápida a memória. Além disso, a maioria das placas-mãe têm espaço para vários chips de memória, e em placas-mãe mais recentes, eles frequentemente se conectam para o northbridge através de um barramento dual em vez de um único barramento. Isso reduz ainda mais a quantidade de tempo que leva para o processador obter informações da memória.
Placas-mãe com todos os sinos e assobios são conveniente e simples de instalar. Há placas-mãe que tem tudo que precisa para criar um computador completo..--tudo o que você faz é ficar a placa-mãe em um caso e adicionar um disco rígido, uma unidade de CD e uma fonte de alimentação. Você tem um computador completamente operacional em uma única placa.
Para muitos usuários médios, estes recursos internos fornecem amplo suporte para vídeo e som. Para gamers ávidos e as pessoas que fazem o trabalho de desenho assistido por computador (CAD) ou elementos gráficos de alta intensidade, no entanto, placas de vídeo independentes fornecem melhor desempenho.
Placas-mãe vieram uma maneira longa nos últimos vinte anos. As placas-mãe primeiras realizada muito poucos componentes reais. A primeira placa-mãe IBMPC tinha somente um processador e slots de cartão. Usuários plugados os slots componentes como a memória e os controladores de unidade de disquete.
Hoje, placas-mãe normalmente possuem uma ampla variedade de recursos incorporados, e eles afetam diretamente a capacidade e potencial para upgrades do computador.
Neste artigo, vamos examinar os componentes gerais de uma placa-mãe. Em seguida, examinaremos atentamente cinco pontos que afetam drasticamente o que um computador pode fazer.
Uma placa-mãe moderna.
Fator de forma
Uma placa-mãe, por si só é inútil, mas um computador tem que ter um para operar. Trabalho principal da placa-mãe é segurar o chip do microprocessador do computador e deixe tudo o resto se conectar a ele. Tudo o que é executado no computador ou melhora o seu desempenho é também parte da placa-mãe ou se conecta a ele através de um slot ou uma porta.A forma e o layout de uma placa-mãe chama-se o fator de forma. O fator de forma afeta onde ir componentes individuais e a forma do caso do computador. Existem vários fatores de forma específica que a maioria das placas-mãe PC usa para que eles todos podem caber em casos padrão. Para uma comparação de fatores de forma, passado e presente, confira Motherboards.org.
O fator de forma é apenas um dos muitos padrões que se aplicam a placas-mãe. Alguns dos outros padrões incluem:
· O soquete para o microprocessador determina que tipo de Unidade Central de processamento (CPU) a placa-mãe usa.
· O chipset faz parte do sistema de lógica do placa-mãe e é geralmente feito de duas partes — o northbridge e o southbridge. Essas duas "pontes" conectem a CPU a outras partes do computador.
· O chip de Basic Input/Output System (BIOS) controla as funções mais básicas do computador e realiza um auto-teste toda vez que você ligá-lo. Alguns sistemas apresentam dual BIOS, que fornece um backup no caso de uma falha ou em caso de erro durante a atualização.
· O chip do relógio de tempo real é um chip de bateria que mantém as configurações básicas e a hora do sistema.
Os slots e portas encontradas na placa-mãe incluem:
· Interconexão de componentes periférico (PCI)-conexões de vídeo, som e vídeo placas de captura, bem como placas de rede
· Porto de Graphics Port (AGP) - dedicado acelerado para placas de vídeo.
· Integrated Drive Electronics (IDE) - interfaces para os discos rígidos
· Universal Serial Bus ou FireWire - periféricos externos
· Slots de memória
Uma placa-mãe soquete 754
Algumas placas-mãe também incorpora os avanços tecnológicos mais recentes:· Redundantes controladores RAID Array of Independent Discs () permitir que o computador reconheça várias unidades como uma unidade.
· PCI Express é um novo protocolo que atua mais como uma rede que um ônibus. Pode eliminar a necessidade de outras portas, incluindo a porta AGP.
· Em vez de depender de cartões plug-in, tem algumas placas-mãeon-board som, rede, vídeo ou outro suporte periférico.
Muitas pessoas pensam na CPU como uma das partes mais importantes de um computador. Nós olharemos como isso afeta o resto do computador na próxima seção.
Uma placa-mãe soquete 939
Soquetes e CPUs
A CPU é a primeira coisa que vem à mente quando muitas pessoas pensam sobre a velocidade e o desempenho do computador. O processador mais rápido, mais rápido o computador pode pensar. Nos primórdios dos computadores PC, todos os processadores tinham o mesmo conjunto de pinos que conectaria a CPU para a placa-mãe, chamada de Pin Grid Array (PGA). Esses pinos se encaixam em um layout de soquete, chamado soquete 7. Isso significava que qualquer processador se encaixam em qualquer placa-mãe.Hoje, no entanto, os fabricantes de CPU Intel e AMD usam uma variedade de PGAs, nenhum dos quais se encaixam em soquete 7. Como microprocessadores avançam, eles precisam cada vez mais pinos, tanto para lidar com novos recursos e fornecer mais e mais energia para o chip.
Atual regime de soquete é frequentemente chamado para o número de pinos no PGA. Soquetes comumente usados são:
· Soquete 478 - para processadores Pentium e Celeron mais antigos
· Soquete 754 - para AMD Sempron e alguns processadores AMD Athlon
· Soquete 939 - para processadores de AMD Athlon mais recentes e mais rápidos
· Soquete AM2 - para os mais recentes processadores AMD Athlon
· Soquete A - para processadores AMD Athlon mais antigos

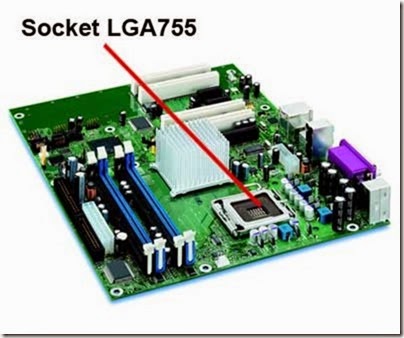

Uma placa-mãe soquete LGA755
O mais recente CPU Intel não tem um PGA. Tem um LGA, também conhecido como soquete T. LGA representa Land Grid Array. Um LGA é diferente de um PGA, em que os pinos são na verdade parte do soquete, não da CPU.Quem já tem uma CPU específica em mente deve selecionar uma placa-mãe baseada naquela CPU. Por exemplo, se você quiser usar um dos novos chips multi-core feitos pela Intel ou AMD, você precisará selecionar uma placa-mãe com o soquete correto para aqueles chips. CPUs simplesmente não caberá em soquetes que não combinam com a PGA.
A CPU se comunica com outros elementos da placa-mãe através de um chipset. Nós olharemos o chipset mais detalhadamente em seguida.
O northbridge e southbridge
Chipsets
O chipset é a "cola" que conecta o microprocessador ao resto da placa-mãe e, portanto, para o resto do computador. Em um PC, consiste de duas partes básicas - o northbridgee o southbridge. Todos os vários componentes do computador comunicar-se com a CPU através do chipset.O northbridge se conecta diretamente ao processador via barramento frontal (FSB). Um controlador de memória está localizado no northbridge, que dá o acesso rápido CPU para vai. O northbridge também liga para o barramento AGP ou PCI Express e a própria memória.
O southbridge é mais lento que o northbridge, e informações da CPU tem que atravessar o northbridge antes de atingir o southbridge. Outros autocarros conectem o southbridge para o barramento PCI, portas theUSB e as conexões de disco rígido IDE ou SATA.
Seleção de chipset e CPU seleção andam de mãos dadas, porque os fabricantes otimizar chipsets para trabalhar com processadores específicos. O chipset é uma parte integrada da placa-mãe, então não pode ser removido ou atualizado. Isso significa que não só deve o soquete da placa-mãe encaixe da CPU, chipset da placa-mãe deve funcionar otimamente com a CPU.
Em seguida, nós olharemos autocarros, que, como o chipset, transportam informações de um lugar para outro.
Autocarros ligam diferentes partes da placa-mãe para o outro
Velocidade de barramento
Um ônibus é simplesmente um circuito que liga uma parte da placa-mãe para outra. Os dados mais que um ônibus pode manipular ao mesmo tempo, quanto mais rápido permite informações viajar. A velocidade do barramento, medido em megahertz (MHz), refere-se a quantidade de dados pode mover em ônibus simultaneamente.Velocidade de barramento geralmente refere-se a velocidade do barramento frontal (FSB), que conecta a CPU para o northbridge. Velocidades FSB de 66 MHz podem variar para mais de 800 MHz. Desde que a CPU atinge o controlador de memória mas o northbridge, velocidade de FSB pode afetar drasticamente o desempenho do computador.
Aqui estão alguns dos outros ônibus, encontrados em uma placa mãe:
· O autocarro parte traseira conecta a CPU com o nível 2 (L2) cache, também conhecido como cache secundário ou externo. O processador determina a velocidade de barramento de volta.
· O barramento de memória conecta o northbridge à memória.
· O barramento IDE ou ATA conecta o southbridge para as unidades de disco.
· O barramento AGP conecta a placa de vídeo para a memória e a CPU. A velocidade do barramento AGP é, geralmente, 66 MHz.
· O barramento PCI conecta slots PCI para o southbridge. Na maioria dos sistemas, a velocidade do barramento PCI é de 33 MHz. Também compatível com PCI é PCI Express, que é muito mais rápido que o PCI, mas ainda é compatível com sistemas operacionais e software atual. PCI Express é provável para substituir os barramentos PCI e AGP.
Quanto mais rápido velocidade do barramento do computador, mais rápido funcionará..--a um ponto. Uma velocidade de barramento rápido não pode compensar um processador lento ou chipset.
Agora vamos olhar para a memória e como ele afeta a velocidade da placa-mãe.
memória RAM DDR DIMM de 184 pinos
Memória e outros recursos
Já sabemos que a velocidade do processador em si controla quão rapidamente um computador pensa. A velocidade do ônibus e chipset controla quão rápido ele pode se comunicar com outras partes do computador. A velocidade da conexão RAM diretamente controla quão rápido o computador pode acessar instruções e dados e, portanto, tem um grande efeito no desempenho do sistema. Um processador rápido com RAM lento vai dar em nada.A quantidade de memória disponível também controla quanto os dados do computador podem ter prontamente disponíveis. RAM compõe a maior parte da memória do computador. A regra geral é que quanto mais RAM o computador tiver, melhor.
Muito da memória disponível hoje é memória de taxa de dados dupla (DDR). Isto significa que a memória pode transmitir dados duas vezes por ciclo em vez de uma vez, o que torna mais rápida a memória. Além disso, a maioria das placas-mãe têm espaço para vários chips de memória, e em placas-mãe mais recentes, eles frequentemente se conectam para o northbridge através de um barramento dual em vez de um único barramento. Isso reduz ainda mais a quantidade de tempo que leva para o processador obter informações da memória.
memória RAM SODIMM 200-pin DDR
Slots de memória da placa-mãe afetam diretamente que tipo e quantidade de memória é suportado. Assim como outros componentes, conecta-se a memória na ranhura através de uma série de pinos. O módulo de memória deve ter o número de pinos para encaixar o slot da placa-mãe.64MB SDRAM SIMM
Nos primeiros dias de placas-mãe, praticamente tudo que não seja o processador veio em um cartão que ligado à placa. Agora, característica de placas-mãe, uma variedade de acessórios a bordo, tais como suporte de LAN, vídeo, som suporte e controladores RAID.Placas-mãe com todos os sinos e assobios são conveniente e simples de instalar. Há placas-mãe que tem tudo que precisa para criar um computador completo..--tudo o que você faz é ficar a placa-mãe em um caso e adicionar um disco rígido, uma unidade de CD e uma fonte de alimentação. Você tem um computador completamente operacional em uma única placa.
Para muitos usuários médios, estes recursos internos fornecem amplo suporte para vídeo e som. Para gamers ávidos e as pessoas que fazem o trabalho de desenho assistido por computador (CAD) ou elementos gráficos de alta intensidade, no entanto, placas de vídeo independentes fornecem melhor desempenho.
